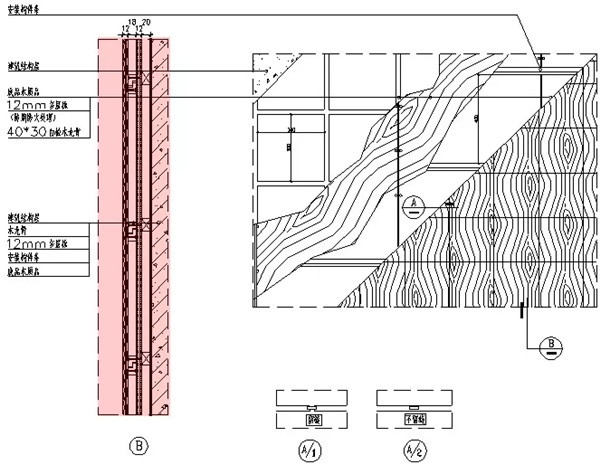

1、墻面直板護墻板安裝示意圖：

? 試用范圍：

室內干區

?施工工序：

?重點說明：

1）護墻板必須工廠化加工、現場安裝。

2）木皮厚度應補低于60絲，油漆需符合環保要求。

3）基架需采用輕鋼龍骨或木龍骨，木龍骨和夾板面須防火、防潮處理。

4）成品護墻板背面必須刷防潮漆或貼平衡紙。

5）墻面陽角處需在工廠成品加工完成后現場安裝。

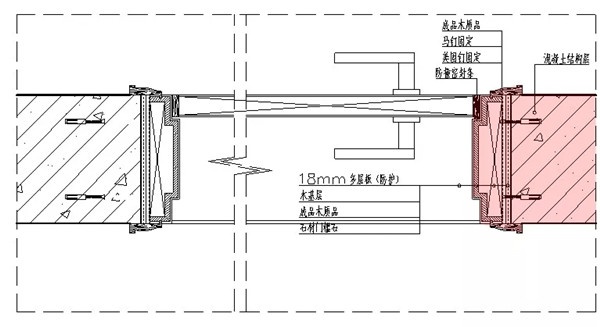

2、成品門套施工示意圖1：

? 試用范圍：

各種輕質隔墻

?施工工序：

?重點說明：

1）輕質墻體采用U型鍍鋅扁鐵對穿螺栓固定，門框及門扇均按設計要求，現場復核尺寸后，工廠加工制作，現場成品安裝。

2）門框基層采用18mm多層板防火、防潮處理。

3）成品門套木皮厚度應不低于60絲，油漆需符合環保要求。

4）成品門套背面必須刷防潮漆或貼平衡紙。

5）房門均須配置門吸或門阻，安裝位置根據現場實際位置確定。門套企口邊嵌橡膠防撞條（色系與木飾面相同）。

6）靠墻處門套線為使與墻面拼接密縫，外面門套線比里面做大10mm。

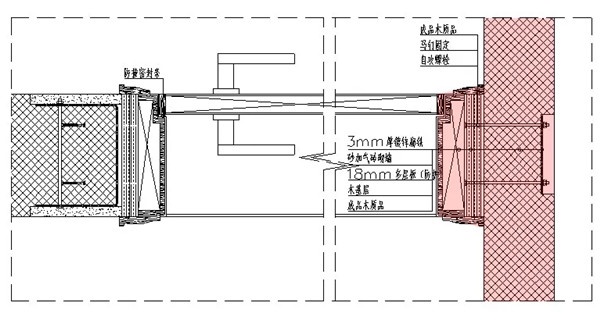

3、成品門套施工示意圖2：

? 試用范圍：

磚、混墻體

? 施工工序：

?重點說明：

1）門框及門扇均設計要求，現場復核尺寸后，工廠加工制作。

2）門框基層采用18mm多層板防火、防潮處理。

3） 成品門套木皮厚度應不低于60絲，油漆需符合環保要求。

4）成品門套背面必須刷防潮漆或貼平衡紙。

5） 門套內外門套線雙面做收口，以使內外統一、美觀。

6）房門均須配置門吸或門阻，安裝位置根據現場實際位置確定。門套企口邊嵌橡膠防撞條（色系與護墻板相同）。

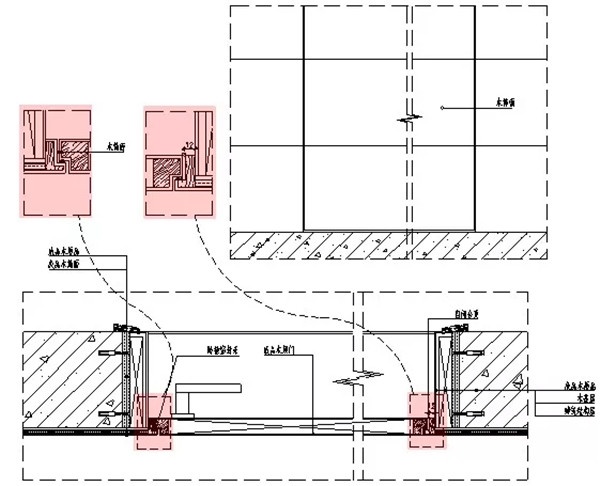

4、成品暗門套施工示意圖：

? 試用范圍：

暗門

? 施工工序：

?重點說明：

1）門框及門扇均按設計要求，現場復核尺寸后，工廠加工制作。

2）門框基層采用18mm多層板防火、防潮處理。

3）成品門套木皮厚度應不低于60絲，油漆需符合環保要求。

4）成品門套背面必須刷防潮漆或貼平衡紙，門套企口邊嵌橡膠防撞條（色系與護墻板相同）。

5）暗藏式門需采用自閉式合頁或暗藏閉門器。

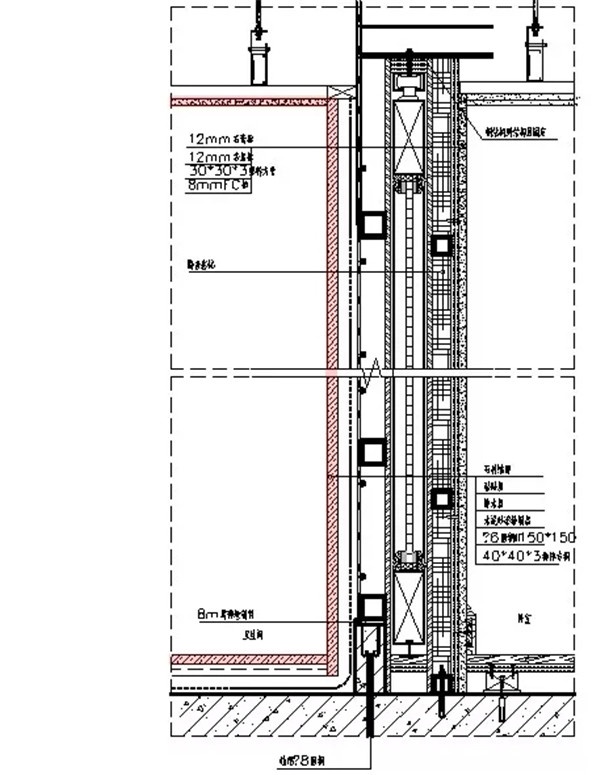

5、移門示意圖1：

? 試用范圍：

干濕分區處

? 施工工序：

?重點說明：

1）門框及門扇均按設計要求，現場復核尺寸后，工廠加工制作。

2）門框基層采用18mm多層板防火、防潮處理。

3）成品門套木皮厚度應不低于60絲，油漆需符合環保要求。

4）成品門套背面必須刷防潮漆或貼平衡紙。

5）門的安裝高度需高于門套10mm，門下口需裝定位條。

6）暗藏門縫寬度應大于門最寬處8—12mm。

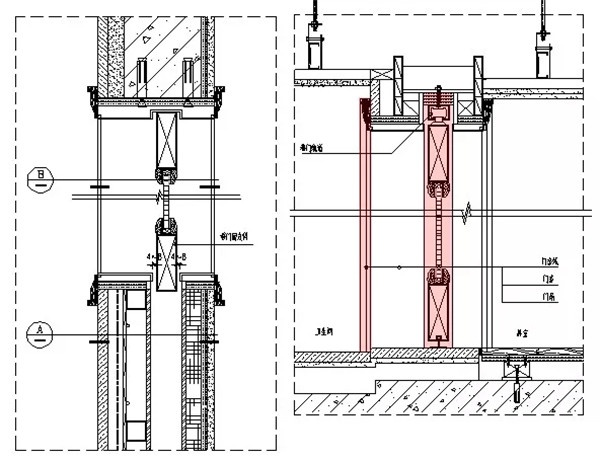

6、移門示意圖2：

? 試用范圍：

干濕分區處

?施工工序：

? 重點說明：

1）門框凹槽內側側板需安裝FC板。

2）門的安裝高度需高于門套10mm，門下口需裝定位條。

3）暗藏門縫寬度應大于門最寬處8—12mm。

? 試用范圍：

室內過道

? 重點說明：

天花吊頂有高低處宜采用做止口、做假梁、留凹槽、與墻面錯開等方法使墻紙與天花乳膠漆的收口美觀。
