上一篇文章講到了傳統UV固化機燈管的安裝、使用與維護，事實上和所有設備一樣，即使有最好的保養維護，固化機也難免會出現各種各樣的問題，尤其是UV燈管。本文主要就傳統UV固化機燈管常見故障現象、產生原因及解決方案與廣大家具企業分享。

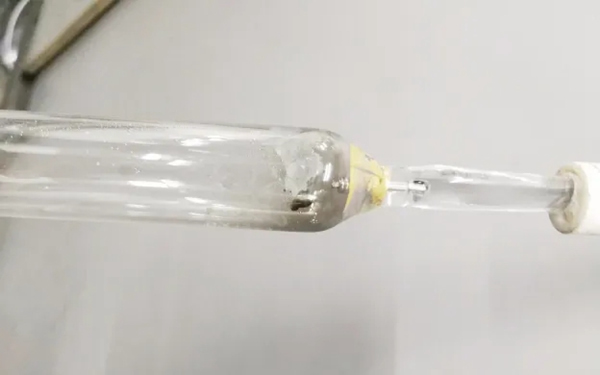

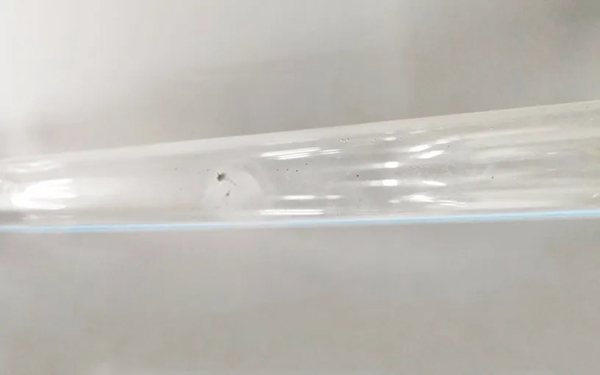

問題1：燈管霧狀。

燈管出現霧狀有兩種情況，一種是燈管內部，一種是燈管表面，無論哪種情況都會影響燈管能量及使用壽命。

如果是燈管內出現霧狀，產生的原因主要有三個，一是石英管材脫羥不完全；二是燈管在生產過程中排氣不徹底；三是充進燈管的氣體純度不夠，建議選擇品質有保證的產品進行更換。

如果是燈管外出現霧狀，主要是因為灰塵、油氣和水汽附著燈管，在高溫下燒結形成霧膜，導致燈管透明度下降，建議用專用酒精清潔棉擦試干凈。

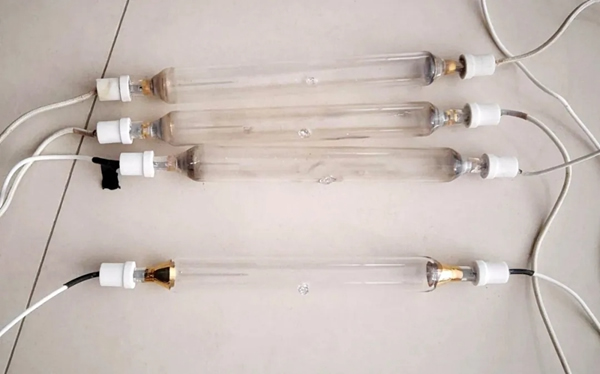

問題2：燈管變形。

燈管變形主要是由于溫度過高造成的，輕微變形不影響正常使用，但壽命會縮短很多，嚴重變形會使燈管壁局部變薄而破裂。建議在日常使用與維護過程中定期檢查風機，確保運行正常，同時要關注排風管道，確保排風順暢。

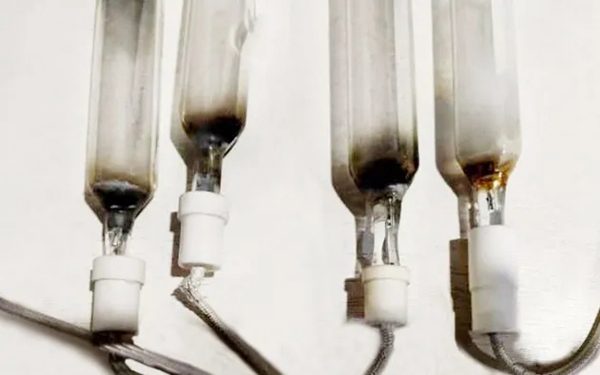

問題3：形燈管兩端發黑。

燈管兩端發黑主要是因為制作燈管的材質石英玻璃中所含的雜質在高溫下分解造成的。嚴格來講，石英玻璃內含有羥基（OH）、鉀、鈉、鋁、鈣、鎂、鐵、鈷、硼等雜質，這些雜質雖然含量很小，但危害很大，尤其是羥基（OH）、鉀和鈉。在點燈過程中，燈管溫度升高，羥基（OH）向燈內滲透，溫度越高滲透力越強。當滲透到燈管內部時，羥基在電弧高溫作用下分解成水、氫和氧。燈內水循環將電極鎢帶到燈管兩端，并附在管壁上出現黑化現象，使燈管啟動困難從而加速其老化。燈管出現兩端發黑是判斷燈管壽命長短、質量好壞的常用方法，也是更換燈管時機的重要參考。

另外，鉀、鈉在高溫作用下使石英析晶，降低燈管透明度，因而燈發射出來的光線被石英玻璃晶體吸收，造成燈管老化。

建議保持固化機通風良好，盡量使燈管的溫度低于500℃，從而使燈管端子處于最佳工作狀態，也能提高燈的使用壽命。

問題4、燈管金屬頭熔化。

燈管金屬頭熔化的原因有兩個，一是金屬燈架使用一段時間后銅架氧化，局部接觸不良導致電流過大，打火造成熔化。二是安裝燈管時，燈管金屬頭與燈架虛接，造成打火熔化。

建議安裝燈管時檢查彈簧的彈力是否足夠，同時關注燈架的銅接點是否有氧化現象，如有異常須處理好后再安裝燈管并確保連接牢固，日常使用與維護時，必須定期做好燈架清潔。

問題5、燈管第一次使用正常，關閉后不能點亮（燈管完好無損）。

目前用于UV漆固化的多為金屬鹵素燈。如果燈管完好無損卻在第一次使用后不能點亮，主要有兩個方面原因，一是燈管本身問題，比如燈管內鹵化物配比不當，或是燈管電極有問題，或是燈管內壓力過高，或是燈管漏氣；二是安裝時變壓器輸出過低。

建議選用好品質燈管，安裝時匹配合適的變壓器、電容器等組件。

問題6、燈管在使用中突然爆裂。

燈管在使用中突然爆裂的原因主要有三個，一是燈管電極封接不良；二是電流過大，比如電容線路突然短路；三是散熱系統吸風時將雜物帶進固化機內并擊中燈管。

建議選用好品質燈管，并匹配合適組件安裝牢固，同時做好涂裝環境的衛生清潔，避免雜物進入固化機內。

問題7、燈管發光暗淡呈綠黃色。

如果電流、電壓正常，燈管點亮時光線變色，主要有兩個方面原因，一是燈管本身問題，比如燈管功率參數不對或者燈管有慢漏現象或者燈管在制作過程中排氣不徹底；二是匹配的變壓器功率偏小。

建議選擇品質有保證的正規燈管，同時匹配合適組件安裝。

問題8、燈管使用一段時間后，管壁上出現手紋等污漬。

燈管管壁上有手紋等污漬分兩種情況，一是燈管內壁有污漬，出現這種現象主要是因為在制作燈管時內部清潔不徹底；二是燈管外壁有手紋污漬，產生原因是手汗殘留在燈管上經高溫后碳化形成明顯印跡。

解決以上問題一是選擇好品質燈管，二是在安裝和維護時要戴手套操作，避免用手直接接觸燈管，建議每周用酒精清潔棉全面擦拭燈管上的灰塵或雜質。

希望廣大家具企業通過上述內容的學習，進一步了解傳統UV固化機燈管的常見故障與排除，從而用好固化機，為生產保駕護航。
