很多時候我們買到的木門會遇到這樣一個狀況，就是隨著季節的交替，家里的氣溫隨之變化，最后導致家里的木門變形，木門變形之后降低了木門隔音的效果。那么，木門變形原因是什么，對應的，木門變形如何矯正？

木門變形

木門在使用過程中只是靠門扇左側或右側的合頁（或鉸鏈）與門框來連接的，其余部分處于自由的狀態。造成木門變形的原因在于門扇兩側的應力不平衡。

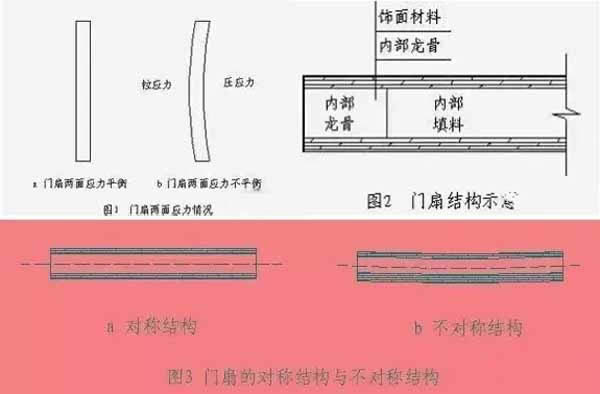

如圖，以門扇厚度中心為基準，當門扇兩面的應力相等時，門扇處于平直狀態；

如圖（a）；當門扇兩面的應力不同時，應力平衡被打破，就會出現彎曲變形的情況；如圖（b），此時門扇的弓面受到拉應力，凹面受到壓應力。

這種應力不平衡是多種因素共同作用的結果，既有木質門自身的原因也有外界環境的原因。導致木質門扇產生變形的因素主要有產品的結構、使用的材料、木門的加工工藝、木門的儲存、安裝和使用環境等。

木門變形原因

木門變形原因一、材料選用不當造成變形

眾所周知，木材是一種干縮濕脹的材料。在一定的含水率范圍內，隨著木材本身含水率的變化，而帶來的木材本身尺寸、形狀的變化，這種現象稱為木材的干縮濕脹。由木材加工制作成的木門也會存在著這種情況。同時木材是一種各向異性的材料。不同的方向其物理、力學性能差別非常大。與門扇變形密切相關的就是木材的干縮系數，木材的不同方向，干縮系數相差比較大。

木門生產加工所選用的主要材料是木材或人造板，在材料的選擇上應該重點控制木材的含水率，使用干燥合格的木材，這樣能夠有效的降低木材的干縮和濕脹。同時要注意控制木材的含水率梯度，不能存在局部含水率過高或過低的現象。使用集成材作為門扇的內部主要龍骨可以提高產品抵抗外力的能力。

木門變形原因二、產品結構不對稱造成變形

即門扇兩面的材料特性應該不一致。對于圖（b）的情況，由于飾面材料的厚度不同，門扇兩面的膠層與門扇中心線的距離不一致，雖然膠粘劑在固化過程中產生的應力大小相同但是由于力臂的不同，使得門扇產生彎曲變形的情況。

因此，在產品的生產過程中，必須要求飾面材料的厚度、種類、含水率、結構相同。有些小品牌工廠在加工制作時，正面使用好的材料，背面使用價格低廉的材料，就容易產生變形。
