木門在使用過程中，有時會有所彎曲變形，那你了解它為啥變形了么？小編今天就來告訴你。

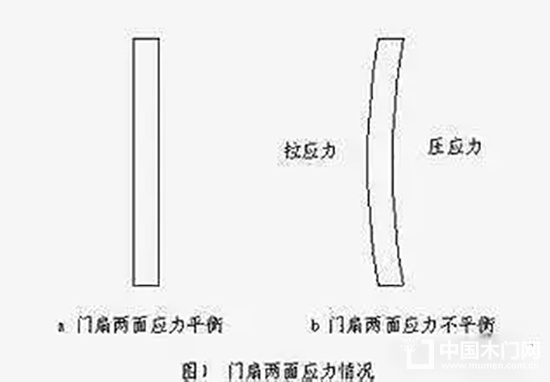

木門在使用過程中只是靠門扇左側或右側的合頁（或鉸鏈）與門框來連接的，其余部分處于自由的狀態，造成木門變形的原因在于門扇兩側的應力不平衡。以門扇厚度中心為基準，當門扇兩面的應力相等時，門扇處于平直狀態；當門扇兩面的應力不同時，應力平衡被打破，就會出現彎曲變形的情況，此時門扇的弓面受到拉應力，凹面受到壓應力。

這種應力不平衡是多種因素共同作用的結果，既有木質門自身的原因也有外界環境的原因。導致木質門扇產生變形的因素主要有產品的結構、使用的材料、木門的加工工藝、木門的儲存、安裝和使用環境等。

具體分析如下

1、產品結構不對稱造成變形

即門扇兩面的材料特性應該不一致。

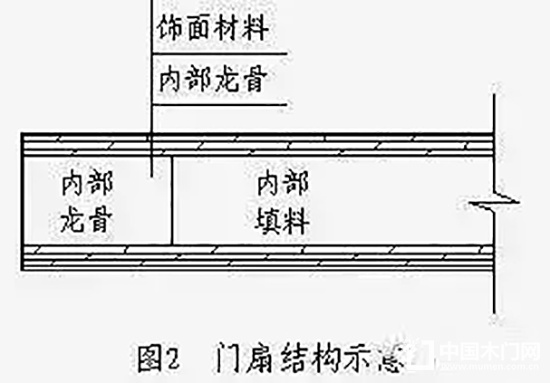

由于飾面材料的厚度不同，門扇兩面的膠層與門扇中心線的距離不一致，雖然膠粘劑在固化過程中產生的應力大小相同但是由于力臂的不同，使得門扇產生彎曲變形的情況。

因此，在產品的生產過程中，必須要求飾面材料的厚度、種類、含水率、結構相同。有些小品牌工廠在加工制作時，正面使用好的材料，背面使用價格低廉的材料，就容易產生變形。

2、材料選用不當造成變形

眾所周知，木材是一種干縮濕脹的材料。在一定的含水率范圍內，隨著木材本身含水率的變化，而帶來的木材本身尺寸、形狀的變化，這種現象稱為木材的干縮濕脹。由木材加工制作成的木門也會存在著這種情況。同時木材是一種各向異性的材料。不同的方向其物理、力學性能差別非常大。與門扇變形密切相關的就是木材的干縮系數，木材的不同方向，干縮系數相差比較大。木材的干縮系數弦向最大、其次是徑向，最小的是縱向。一般情況下，弦向是徑向的1.5倍，弦向和徑向是縱向的幾十到上百倍。木材的干縮濕脹隨著樹種、密度等的不同而不同。針葉材的干縮比闊葉材要小；軟闊葉材比硬闊葉材要小；密度越大，干縮越大。

木門生產加工所選用的主要材料是木材或人造板，在材料的選擇上應該重點控制木材的含水率，使用干燥合格的木材，這樣能夠有效的降低木材的干縮和濕脹。同時要注意控制木材的含水率梯度，不能存在局部含水率過高或過低的現象。

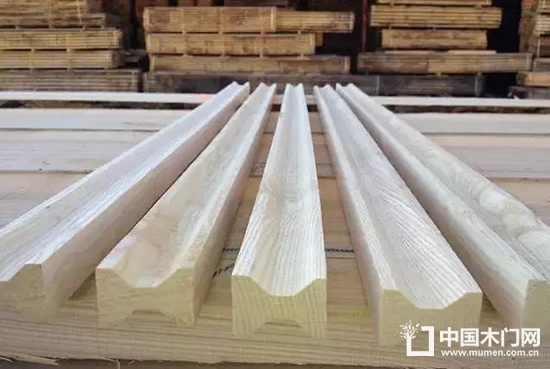

使用集成材作為門扇的內部主要龍骨可以提高產品抵抗外力的能力。集成材，又稱膠合木，是將具有一定端面規格的小木條（或尺寸窄、短的小木條）的端面刨銑出互相配合的“V”型榫槽和榫頭，然后在榫槽內涂上膠粘劑進行長度方向膠拼（端拼），之后再沿橫向膠拼成一定寬度（橫拼）的板材，根據需要也可進行厚度方向上的膠拼。集成材沒有破壞木材本身的結構，能保持木材的天然紋理和質感，克服了天然木材易變形、開裂，表面有節子、蟲眼等缺陷，抗拉和抗壓強度優于木材，材質好、尺寸穩定性高。

3.工藝技術不合理造成變形

例如：門扇在覆貼完飾面材料后不能立即進入下一到工序進行加工，一方面是因為膠粘劑沒有固化完全，另一方面是因為膠粘劑中含有大量的水分，這些水分沒有在被膠合材料中擴散均勻。對于采用熱壓方式加工的產品，其溫度比環境溫度高很多，需要在產品溫度與環境溫度平衡后再進行后續的加工。這個平衡過程專業上叫“陳化”。熱壓后可以直接堆垛碼放后進行陳化，也可以采用晾板機裝置，可以在較短的時間降低門扇的溫度，達到產品與環境溫度相平衡，縮短后期的陳化時間。

4、安裝不當造成變形

木門的安裝的質量直接影響到木門在使用中的變形情況。木門在安裝時，必須保證門框和門扇的垂直度，使門扇的重心在門扇的厚度方向的中線上，并保證開啟靈活。另外建議每樘門安裝3塊合頁，合頁安裝的位置為上下兩塊距離門扇上下約門扇高度的1/10，中間1塊合頁居中偏上。與每樘門安裝2塊合頁相比，雖然在成本上會有所增加，但是會在防止或減小門扇變形上能起到很好的作用。

5、使用不當造成變形

木門的變形與其所處的環境有著密切的關系，在扣除木門自身的因素外，導致木門變形的原因在于環境的因素。由于木材本身就很容易受到周圍環境的影響，使用木質材料加工制作的木門在環境條件（主要是溫度、濕度）變化較大時，也很容易產生變形。

對于條件比較惡劣的場所，如風口處，木門在使用過程中容易產生變形，應該盡量避免木門里外兩側的環境條件長時間相差較大。要特別注意采暖季節和風大的季節。在采暖季節，應該避免由于采暖而造成木門里外兩面所處的環境溫度長時間相差過大，避免木門一側環境過于潮濕。
